Дымоходы через стену: безопасные и эффективные системы наружного монтажа
Дымоход через стену (внешний или приставной) — это инженерное решение, при котором дымоотводящий канал от отопительного прибора (печи, камина, котла) выводится не вертикально вверх через межэтажные перекрытия и кровлю, а горизонтально сквозь несущую стену здания с последующим подъемом вдоль фасада.
Такой способ организации тяги является полноценной альтернативой классическому внутреннему дымоходу и широко применяется как в частных жилых домах, так и в небольших коммерческих объектах.
Когда актуален монтаж через стену
- Реконструкция зданий: когда установка печи или котла планируется в уже готовом доме без капитального ремонта крыши и перекрытий.
- Экономия пространства: если внутри дома нет возможности выделить место под массивную вертикальную шахту.
- Сложная геометрия кровли: при большом количестве скатов, мансардных окон или архитектурных элементов, мешающих выводу трубы.
- Твердотопливное отопление в пристройках: для отдельно стоящих бань, гаражей, котельных и летних кухонь.
- Использование горючих материалов в стенах: когда внутренний проход требует сложной термоизоляции деревянных конструкций.
Конструктивные особенности

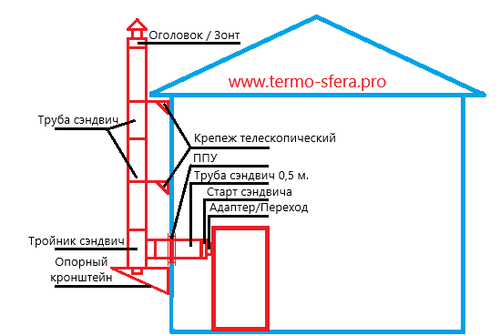

Система внешнего дымохода собирается по принципу «сэндвич» и состоит из набора стандартных модулей:
- Патрубок-адаптер — соединяет выход отопительного прибора с основным каналом.
- Проходной узел (ППУ) для стены — важнейший элемент безопасности. Представляет собой короб с базальтовой изоляцией, который защищает горючие материалы стены (дерево, утеплитель) от перегрева.
- Горизонтальный участок — короткий отрезок трубы, проходящий сквозь стену. Согласно нормам пожарной безопасности, он должен иметь уклон 3–5 градусов в сторону улицы для отвода конденсата.
- Тройник с заглушкой (ревизией) — устанавливается сразу на выходе наружу. Нижний отвод тройника служит для слива жидкости и очистки системы от сажи.
- Опорная площадка с кронштейном — принимает на себя вес всей фасадной части конструкции.
- Вертикальная часть — основная труба, идущая вдоль фасада. Крепится к стене стеновыми опорами каждые 1,5–2 метра высоты.
- Оголовок (зонт или дефлектор) — завершает систему, защищая канал от осадков, мусора и улучшая тягу.
Преимущества решения
- Простота монтажа: отсутствует необходимость нарушать целостность стропильной системы и гидрозащиты кровли, что исключает риск протечек.
- Чистота работ: сборка канала происходит снаружи, поэтому жилой дом остается свободным от строительной пыли и грязи.
- Высокая пожаробезопасность: весь нагреваемый контур трубы находится за пределами жилого пространства. Риск воспламенения деревянных перекрытий сводится к минимуму благодаря одному изолированному узлу прохода.
- Удобство обслуживания: очистка сажи и удаление конденсата производятся на уровне человеческого роста через ревизионный тройник, без необходимости лезть на крышу.
- Свободное внутреннее пространство: отсутствие громоздкой шахты позволяет более гибко планировать интерьер.
Технические требования и ограничения
- Материалы: для наружных участков обязательно использование кислотостойкой нержавеющей стали марок AISI 316 или AISI 321 толщиной от 0,8 мм, устойчивой к коррозии от смешивания конденсата и сажи. Внутренняя труба может быть выполнена из жаропрочной стали AISI 304.
- Изоляция: слой негорючего утеплителя (каменная вата) между трубами должен составлять не менее 50–100 мм, чтобы предотвратить быстрое остывание газов и обильное образование конденсата.
- Противопожарные отступы: расстояние от внешней стенки дымохода до любых горючих материалов фасада должно строго соответствовать инструкции производителя (обычно не менее 200 мм).
- Высота вывода: срез трубы над козырьком или плоской кровлей должен возвышаться не менее чем на 50 см (если расстояние до конька превышает 1,5–3 м, высота увеличивается согласно СНиП).
- Ограничение по длине: чрезмерно длинные горизонтальные участки ухудшают тягу; при большой протяженности требуется установка вентилятора-дымососа.
Типичные ошибки при выборе и установке
- Использование одноконтурных труб на улице, что ведет к мгновенному охлаждению дыма и риску отравления угарным газом из-за обратной тяги.
- Отсутствие герметизации стыков термостойким герметиком (до 1000–1500 °C), приводящее к подсосам воздуха и утечке продуктов горения.
- Игнорирование уклона горизонтального участка, из-за чего конденсат заливает отопительный прибор.
- Монтаж без опорной площадки, создающий критическую нагрузку на изгиб у места прохода сквозь стену.
Категорию товаров «Дымоходы через стену» формируют готовые комплекты для наружного монтажа, отдельные элементы из нержавеющей стали, огнестойкие короба для проходных узлов, стеновые кронштейны, хомуты и специализированные уплотнители для гидроизоляции выхода через фасады из кирпича, газобетона или дерева. Правильно подобранная система обеспечивает стабильную тягу, долговечность оборудования и полную безопасность эксплуатации отопительного прибора.
