Промышленные дымоходы: инженерная основа безопасности и эффективности производства
Промышленные дымоходы — это не просто вытяжные трубы, а сложные высокотехнологичные инженерные сооружения. Их главная задача заключается в организованном отводе продуктов сгорания от котлов, печей, газотурбинных установок и другого промышленного оборудования с последующим рассеиванием остаточных газов в атмосфере на безопасной высоте. От корректности проектирования, выбора материалов и монтажа этих систем напрямую зависит технологическая эффективность предприятия, его экологическая безопасность и жизнь людей.
Ключевые функции промышленных дымовых систем:
- Энергоэффективность: создание стабильной тяги для обеспечения оптимального режима горения топлива и максимального КПД котельных агрегатов.
- Безопасность персонала: оперативный вывод токсичных веществ (оксида углерода, оксидов азота) за пределы рабочей зоны.
- Защита конструкций: предотвращение перегрева несущих элементов здания и защита кровли от возгорания.
- Экологический контроль: охлаждение уходящих газов до нормативных температур перед выбросом в атмосферу.
Материалы изготовления
В отличие от бытовых аналогов, промышленные системы работают в экстремальных условиях высоких температур (до 600 °C и выше), агрессивных химических сред и постоянных ветровых нагрузок. Поэтому для их создания применяются:
- Нержавеющая сталь специальных марок (AISI 316L, 321, 310S). Используется для большинства современных модульных систем. Обладает высокой коррозионной стойкостью к кислотному конденсату и выдерживает резкие перепады температур.
- Углеродистая сталь с жаростойким покрытием. Применяется во внутренних частях многоствольных конструкций или для транспортировки сухих дымовых газов умеренной температуры.
- Кислотоупорная керамика. Классическое решение для низкотемпературных котлов. Отличается колоссальной долговечностью (50 лет и более) и абсолютной инертностью к химически активному конденсату.
- Стеклопластик (армированный полимер). Идеален для систем вентиляции и отвода агрессивных сред при низких температурах, так как абсолютно не подвержен коррозии.
- Вермикулитобетон и железобетон. Используются для возведения массивных самонесущих труб большой высоты (от 40 до 150 метров).
Конструктивные особенности
Современные промышленные дымоходы чаще всего представляют собой модульную конструкцию типа «труба в трубе» (сэндвич):
- Внутренний контур принимает на себя основной термический удар и воздействие конденсата.
- Слой теплоизоляции (обычно базальтовое волокно плотностью от 50 до 100 кг/м³) предотвращает быстрое остывание газов, минимизирует образование конденсата и исключает риск ожогов при случайном контакте с внешней поверхностью.
- Внешний кожух из нержавеющей или оцинкованной стали обеспечивает механическую прочность всей сборки.
Для высотных сооружений (от 30–40 метров) обязательны световое ограждение (заградительные огни), анкерные крепления к фундаменту, молниезащита, площадки обслуживания, лестницы и громоотводы. В северных широтах применяется система электрообогрева основания ствола для предотвращения обмерзания устья трубы.
Типы исполнения по способу установки:
- Самонесущие ферменные трубы: тяжелые монолитные конструкции на мощном бетонном основании, способные нести собственный вес без дополнительных опор.

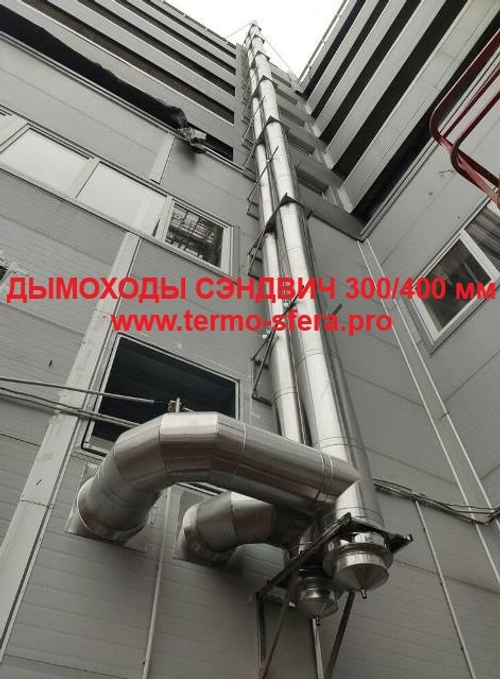

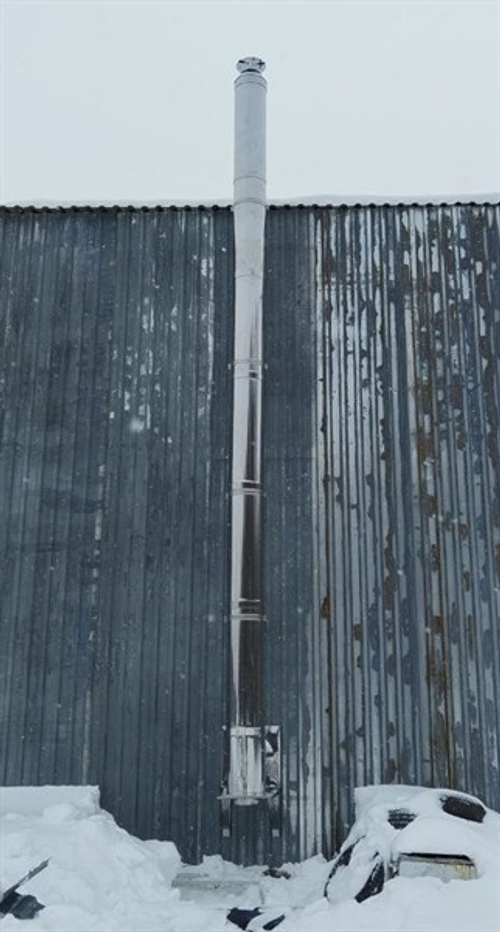

- Фасадные дымоходы: крепятся к несущим стенам производственных зданий с помощью разгрузочных хомутов и демпфирующих узлов.
- Колонные (многоствольные) трубы: несколько независимых газоходов, заключенных в единый несущий каркас, что позволяет обслуживать разные цеха от одной точки выброса.
- Мачтовые системы: легкие стальные стволы, закрепленные на стальной решетчатой мачте-опоре.
Области применения
Оборудование этой категории востребовано везде, где требуется утилизация больших объемов горячих газов:
- ТЭЦ, ГРЭС и крупные автономные котельные;
- металлургические комбинаты и литейные цеха;
- мусоросжигательные заводы и установки по утилизации отходов;
- химические и нефтеперерабатывающие предприятия;
- пищевая промышленность (хлебозаводы, коптильни, сушильные камеры);
- производство строительных материалов (кирпичные заводы, линии по выпуску керамзита и цемента).
Преимущества качественных промышленных дымоходов:
- Стабильная аэродинамика и высокая тяга даже при порывистом ветре.
- Минимальное образование конденсата благодаря точным теплотехническим расчетам сечения.
- Полное соответствие федеральным нормам промышленной безопасности и экологическим стандартам предельно допустимых выбросов (ПДВ).
- Ремонтопригодность: поврежденный модуль можно заменить локально без демонтажа всей трассы.
- Длительный межсервисный интервал эксплуатации (при правильном подборе марки стали обслуживание требуется раз в 3–5 лет).
Выбор конкретной конфигурации всегда начинается с профессионального теплогидравлического расчета. При подборе учитываются тип топлива (газ, уголь, дизель, мазут, пеллеты), мощность теплового агрегата, температура отходящих газов, требуемая высота выброса согласно розе ветров и химический состав конденсата. Ошибка в проектировании промышленного дымохода ведет не только к штрафам со стороны надзорных органов, но и к риску техногенных аварий, поэтому закупка данной категории товаров требует строгого входного контроля сертификатов соответствия ТР ТС и паспортов качества на каждый элемент конструкции.
